W jaki sposób pneumatyczny system przenośnikowy może ograniczyć kurz, przestoje i straty materiału?

Abstrakcyjny

Przenoszenie proszków, peletów i granulatów wydaje się proste, dopóki nie masz do czynienia z chmurami pyłu, zatkanymi zsypami, segregacją, zepsutym produktem i całodobową opieką operatorów nad punktami przeładunkowymi. Dobrze zaprojektowanyPneumatyczny system przenoszeniaprzenosi materiał sypki przez zamknięte rurociągi przy użyciu kontrolowanego przepływu powietrza, pomagając roślinom zachować czystość, bezpieczeństwo i większą spójność, jednocześnie ograniczając obsługę ręczną.

W tym przewodniku omówiono decyzje, które faktycznie mają znaczenie dla wydajności i kosztów operacyjnych, począwszy od podciśnienia a ciśnieniem, po rozcieńczenie i fazę gęstą, filtrację, wybór śluzy powietrznej i prowadzenie rurociągu. Zawiera także praktyczną listę kontrolną, tabelę porównawczą i często zadawane pytania, dzięki którym można przejść od stwierdzenia „potrzebujemy czegoś, co działa” do jasnej specyfikacji o niskim ryzyku. Przykłady i zalecenia odzwierciedlają powszechne warunki przemysłowe i podejście inżynieryjne stosowane przezShandong Yinchi Environmental Protection Equipment Co., Ltd.

Spis treści

• Zarys
• Jakie problemy rozwiązuje transport pneumatyczny
• Jak działa pneumatyczny system przenoszenia
• Transport próżniowy a transport ciśnieniowy
• Faza rozcieńczona a faza gęsta
• Kluczowe komponenty decydujące o niezawodności
• Lista kontrolna projektu przed zakupem
• Dźwignie kosztów energii i kosztów operacyjnych
• Kontrola zapylenia i względy bezpieczeństwa
• Plan uruchomienia i konserwacji
• Przypadki użycia w świecie rzeczywistym
• Często zadawane pytania
• Wnioski i dalsze kroki

Zarys

• Zidentyfikuj swoje największe problemy i jak wygląda „sukces” na podłodze
• Zapoznaj się z podstawami przepływu powietrza i ciał stałych, aby propozycje były porównywalne
• Wybierz odpowiedni tryb transportu dla odległości, układu i punktów odbioru
• Wybierz fazę rozcieńczoną lub gęstą w zależności od kruchości i pojemności produktu
• Zablokuj niezawodne komponenty, które pasują do Twojego zachowania materiałowego
• Użyj listy kontrolnej, aby zmniejszyć ryzyko przed produkcją i instalacją
• Zaplanuj kontrolę zapylenia, bezpieczną obsługę i łatwość konserwacji od pierwszego dnia

Jakie problemy rozwiązuje transport pneumatyczny

Jeśli zastanawiasz się nadPneumatyczny system przenoszenia, prawdopodobnie nie robisz tego dla zabawy. Robisz to, ponieważ Twoja obecna metoda transferu kosztuje Cię czas, produkt i cierpliwość.

• Kurz w punktach przeładunkowychpokrywa sprzęt, uruchamia alarmy porządkowe i stwarza niewygodne warunki pracy
• Straty i zanieczyszczenie materiałuz otwartych przenośników, wycieków lub częstego czyszczenia
• Mostkowanie i zatykaniew zsypach, lejach zasypowych i podajnikach ślimakowych z powodu nierównomiernego przepływu
• Niespójne dozowaniespowodowane segregacją, rozsypaniem lub niestabilnymi dawkami paszy
• Wysoka zależność od siły roboczejgdzie operatorzy muszą interweniować, aby utrzymać przepływ materiału
• Uszkodzenie produktutakie jak pękanie pelletu, ścieranie proszku lub nadmierne wytwarzanie drobnych cząstek
• Ograniczenia układugdy trzeba poprowadzić wokół konstrukcji, przez piętra lub do silosów

Transport za pomocą zamkniętego rurociągu jest pomocny, ponieważ ogranicza odsłonięte punkty przesyłu i przenosi materiał za pomocą kontrolowanego powietrza i ciśnienia. Oznacza to mniej miejsc, z których może wydostać się kurz, mniej miejsc do rozsypania się i mniej miejsc, w których można ukryć „tajemnicze przestoje”.

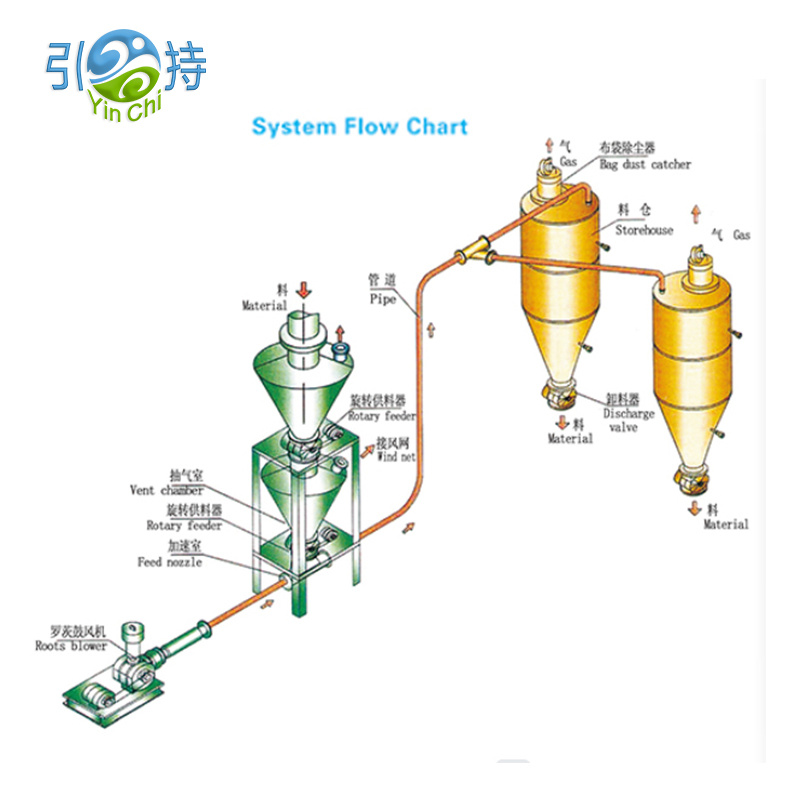

Jak działa pneumatyczny system przenoszenia

Na wysokim poziomie APneumatyczny system przenoszeniatransportuje ciała stałe luzem przez rurę, wykorzystując różnicę ciśnień i przepływ powietrza. Materiał trafia do linii transportowej w punkcie odbioru, przemieszcza się do zbiornika odbiorczego, a powietrze oddzielane jest od cząstek stałych poprzez filtrację.

Co dzieje się wewnątrz rury

• Przepływ powietrza zapewnia siłę napędową
• Substancje stałe są porywane lub popychane, w zależności od trybu transportu
• Prędkość musi być wystarczająco duża, aby zapobiec osiadaniu, ale nie na tyle duża, aby zniszczyć produkt lub marnować energię
• Zakręty, długie biegi i zmiany wysokości zwiększają opór i wpływają na stabilność

Czego powinieneś wymagać od każdego projektu

• Stabilne przenoszenie bez falowania, zatykania i „odbijania” w odbiorniku
• Przewidywalna prędkość podawania niezależnie od zmian, pór roku i zmian partii materiału
• Pyłoszczelna praca z filtracją dostosowaną do rzeczywistych warunków produkcyjnych
• Rozsądny dostęp konserwacyjny do punktów zużycia i filtrów

Transport próżniowy a transport ciśnieniowy

Jedną z pierwszych możliwości wyboru jest to, czy linia transportowa powinna ciągnąć materiał (podciśnienie), czy też pchać materiał (ciśnienie). Oba mogą działać dobrze, ale rozwiązują różne problemy roślin.

Praktyczną zasadą jest rozpoczęcie od układu. Jeśli chcesz odebrać towar z kilku punktów i dostarczyć go w jedno miejsce, rozwiązania próżniowe często upraszczają sieć. Jeśli musisz dostarczyć materiał do odległego silosu lub wielu pojemników, lepszym rozwiązaniem może być transport ciśnieniowy.

Faza rozcieńczona a faza gęsta

To tutaj wiele projektów kończy się sukcesem lub porażką. Ten samPneumatyczny system przenoszeniamoże zachowywać się pięknie z jednym materiałem i fatalnie z innym, jeśli wybór fazy jest nieprawidłowy.

Faza rozcieńczona

• Materiał jest przenoszony w strumieniu powietrza o stosunkowo dużej prędkości
• Często prostsze w sterowaniu i obsługujące szeroką gamę proszków i peletek
• Ryzyko: większa prędkość może zwiększyć zużycie, hałas i ścieranie produktu

Faza gęsta

• Materiał porusza się z mniejszą prędkością w sposób bardziej „ślimakowy” lub „korkowy”.
• Często preferowany do delikatnych produktów, proszków ściernych lub gdy minimalizuje się degradację
• Ryzyko: może wymagać ostrożniejszego podawania, kontroli ciśnienia i dostrojenia pod kątem materiału

Jeśli w Twojej instalacji występują problemy takie jak pękanie pelletu, zbyt duża ilość drobnych cząstek lub widoczna erozja na zakrętach, poważnym kandydatem staje się faza gęsta (lub strategia o niższej prędkości). Jeśli Twoim najważniejszym problemem jest po prostu niezawodny transport z prostą kontrolą, faza rozcieńczona może być najszybszą drogą do stabilności.

Kluczowe komponenty decydujące o niezawodności

Oferty mogą wyglądać podobnie na papierze, ale wybór komponentów ujawnia, czy dostawca rozumie Twój materiał. Oto części, które najczęściej decydują o codziennej wydajności.

• Urządzenie do karmieniatakie jak obrotowy zawór śluzy powietrznej, zwężka Venturiego lub zasilanie zbiornika ciśnieniowego, wybrane pod kątem kontroli wycieków i stabilnego poziomu cząstek stałych
• Źródło powietrzatakie jak dmuchawa, wentylator lub sprężarka, dobrane pod kątem wymaganego ciśnienia i przepływu, z marginesem na obciążenie filtra
• Linia transportowawłączając średnicę rury, zagięcia i sekcje zużywalne, zaprojektowane w celu ograniczenia spadku ciśnienia i zapobiegania osiadaniu
• Odbiornik i filtracjałącznie z powierzchnią filtra, metodą czyszczenia i odprowadzaniem pyłu, zaprojektowane do pracy ciągłej bez zadławienia
• Sterowanie i oprzyrządowaniew tym czujniki ciśnienia, różnica ciśnień na filtrach i blokady zapobiegające niekontrolowanemu zatykaniu

W wielu fabrykach zawór śluzy powietrznej jest cichym źródłem kłopotów. Zbyt duży wyciek oznacza niestabilne przenoszenie, słabą separację odbiornika i nieoczekiwany kurz. Zbyt małe lub źle dopasowane prześwity mogą powodować nagrzewanie się, wiązanie i częste zatrzymania. Dopasuj śluzę powietrzną do wielkości cząstek, temperatury, ścieralności i wymaganego poziomu uszczelnienia.

Lista kontrolna projektu przed zakupem

Skorzystaj z tej listy kontrolnej, aby porównać propozycje i ograniczyć nieprzyjemne niespodzianki po instalacji. Celem nie jest doskonałość, lecz kontrola ryzyka.

• Profil materiałuwłączając gęstość nasypową, zakres wielkości cząstek, wrażliwość na wilgoć, lepkość, ścieralność i temperaturę
• Docelowa pojemnośćw tym szybkość średnią, szybkość szczytową i częstotliwość występowania wartości szczytowych
• Odległość i trasałącznie z całkowitą długością równoważną, liczbą zakrętów, pionowymi uniesieniami i dostępnymi punktami podparcia
• Punkty odbioru i rozładunkuw tym liczbę źródeł i miejsc docelowych, których potrzebujesz teraz i w ciągu dwóch lat
• Standard czystościw tym, ile kurzu jest dopuszczalne wokół odbiornika i jak wygląda obecnie sprzątanie
• Zasilanie i mediawłączając dostępną moc elektryczną oraz to, czy sprężone powietrze jest stabilne i suche
• Zarządzanie zużyciemłącznie ze stylem zgięcia, wymiennymi sekcjami zużywalnymi i dostępem w celu kontroli
• Dostęp konserwacyjnyłącznie z przestrzenią do wymiany filtra, prześwitem serwisowym śluzy powietrznej i bezpiecznymi punktami izolacji
• Plan uruchomieniawłączając przebiegi testowe z Twoim prawdziwym materiałem, a nie tylko z „typowymi” próbkami

Jeśli propozycja omija te tematy lub odpowiada na nie niejasno, nie jest to luka, którą warto mieć. Stąd będą pochodzić Twoje przestoje później.

Dźwignie kosztów energii i kosztów operacyjnych

Koszty operacyjne to nie tylko wielkość silnika. Chodzi o to, czy system może przemieszczać materiał z najniższą stabilną prędkością i ciśnieniem dla konkretnych warunków.

• Wybór średnicy rurywpływa znacząco na prędkość i spadek ciśnienia
• Dyscyplina routingujak mniej ostrych zakrętów, zmniejsza turbulencje i zużycie
• Kontrola przepływu powietrzapomaga uniknąć nadmiernego wydmuchiwania materiału, aby „być bezpiecznym”
• Rozmiar filtrazapobiega dużej różnicy ciśnień, która zmusza źródło powietrza do cięższej pracy
• Zarządzanie wyciekamiw śluzach powietrznych i połączeniach zmniejsza straty powietrza i niestabilny przepływ

Częstym ukrytym kosztem jest praca przy nadmiernej prędkości powietrza, ponieważ system jest niedostatecznie oprzyrządowany. Dzięki lepszemu monitorowaniu ciśnienia i filtrów operatorzy mogą zaufać procesowi, a nie swoim instynktom, a Ty możesz utrzymać linię w stabilnym i wydajnym oknie.

Kontrola zapylenia i względy bezpieczeństwa

Kurz to nie tylko problem czystości. Drobne cząsteczki mogą łatwo unosić się w powietrzu, migrować do łożysk i szafek elektrycznych i tworzyć niewygodne środowisko pracy. Zamknięty transport zmniejsza liczbę otwartych punktów przesyłu, ale kontrola zapylenia w dalszym ciągu zależy od inteligentnego odbioru i filtracji.

Praktyczne środki, które robią widoczną różnicę

• Użyj odbiornika o wystarczającej powierzchni filtra, aby filtracja pozostała stabilna podczas długich serii
• Wybierz metodę czyszczenia filtra, która pasuje do Twojego cyklu pracy i zachowania pyłu
• Zaplanuj odprowadzanie pyłu w taki sposób, aby drobne cząstki nie przedostawały się ponownie do przestrzeni roboczej podczas opróżniania
• Uszczelnij połączenia i konserwuj uszczelki, aby system był naprawdę zamknięty
• Zapewnij dostęp do portów inspekcyjnych, aby „drobne problemy” nie zamieniły się w nagłe korki

Jeśli materiał jest palny lub bardzo drobny, należy omówić wymagania bezpieczeństwa specyficzne dla zakładu na początku projektu. Dobra inżynieria jest proaktywna: zakłada zmienność w świecie rzeczywistym i buduje warstwy ochronne, zamiast polegać na doskonałym zachowaniu operatora.

Plan uruchomienia i konserwacji

A Pneumatyczny system przenoszenianie powinien wymagać bohaterstwa. Najłatwiej to osiągnąć, traktując oddanie do eksploatacji jako część projektu, a nie późniejszą refleksję.

• Test podstawowyz rzeczywistym materiałem w oczekiwanej temperaturze i zakresie wilgotności
• Weryfikacja prędkościaby potwierdzić, że przekroczyłeś limity bez nadmiernego przyspieszania
• Obserwacja ładowania filtraaby potwierdzić, że cykl czyszczenia utrzymuje różnicę ciśnień na stabilnym poziomie
• Plan kontroli zużyciado zakrętów i stref narażonych na duże uderzenia w określonych odstępach czasu
• Strategia dotycząca części zamiennychskupiając się na uszczelkach śluz powietrznych, elementach filtrów i sekcjach zużywających się

Większość „tajemniczych problemów” objawia się wzorcami ciśnienia, różnicą ciśnień filtra i obciążeniem silnika. Oprzyrządowanie nie musi być wymyślne, musi być inteligentnie umieszczone i faktycznie używane.

Przypadki użycia w świecie rzeczywistym

Poniżej przedstawiono typowe scenariusze, w których zakłady wybierają transport pneumatyczny, oraz pod kątem tego, pod kątem czego zazwyczaj optymalizują.

• Przenoszenie proszku do mieszalnikówpriorytetem jest pyłoszczelny odbiór i spójne podawanie, aby chronić jakość partii
• Transport pelletu do silosówpriorytetem jest delikatna obsługa i odporne na zużycie zakręty, aby zmniejszyć drobne cząstki
• Stacje zrzutu workówpriorytetowo traktuj lokalne odsysanie pyłu i czysty odbiór, aby chronić operatorów
• Wiele odbiorów w jednej linii technologicznejpriorytetem jest stabilna logika przełączania i zrównoważone ssanie

Wspólnym wątkiem jest kontrola zmienności. Zmiany materialne. Zmiany wilgotności otoczenia. Operatorzy się zmieniają. System musi nadal zapewniać stabilny przepływ bez konieczności ciągłej interwencji ręcznej.

Często zadawane pytania

Pytanie 1. Jakie informacje powinienem przygotować przed złożeniem zapytania o ofertę

Podaj nazwę materiału, zakres gęstości nasypowej, zakres wielkości cząstek, wrażliwość na wilgoć, temperaturę, żądaną wydajność, odległości, liczbę zagięć oraz punkty odbioru i rozładunku. Jeśli masz zdjęcia punktów przesyłu prądu i otaczającego zapylenia, pomaga to inżynierom w projektowaniu w oparciu o rzeczywistość, a nie założenia.

Pytanie 2. Czy układ pneumatyczny uszkodzi delikatne pelety lub granulki?

Może, jeśli prędkość jest zbyt duża lub zakręty są źle dobrane. Dlatego wybór fazy, prowadzenie i projekt zagięcia mają znaczenie. Gdy integralność produktu ma kluczowe znaczenie, strategie niższej prędkości i trasowanie zarządzane pod kątem zużycia mogą znacznie zmniejszyć zużycie.

Pytanie 3. Dlaczego niektóre systemy podłączają się nawet wtedy, gdy silnik jest mocny

Zatykanie jest często spowodowane niestabilnym zasilaniem, zbyt dużą liczbą ostrych zakrętów, nieprawidłowym stosunkiem powietrza do części stałych, przyczepnością spowodowaną wilgocią lub ograniczeniem filtra, które zmienia przepływ powietrza podczas pracy. Większa moc nie zapewnia automatycznie stabilnego transportu.

Pytanie 4. Jak zmniejszyć kurz wokół odbiornika

Skoncentruj się na obszarze filtracji odbiornika, właściwym czyszczeniu filtra, uszczelnionych połączeniach i metodzie kontrolowanego odprowadzania wychwyconych cząstek stałych. Problemy z pyłem zwykle wynikają ze zbyt małej filtracji lub złego uszczelnienia, a nie z samego „transportu pneumatycznego”.

Pytanie 5. Czy jeden system może obsłużyć wiele materiałów?

Czasami, ale zależy to od tego, jak różne są te materiały pod względem gęstości, wielkości cząstek i zachowania przepływu. Jeśli musisz obsługiwać wiele materiałów, poproś o projekt, który definiuje stabilne okna robocze i obejmuje praktyczne etapy wymiany i czyszczenia.

Wnioski i dalsze kroki

A Pneumatyczny system przenoszeniato nie jest zakup jednorazowy, to decyzja procesowa. Gdy faza, źródło powietrza, metoda podawania, prowadzenie i filtracja zostaną dopasowane do materiału i układu, uzyskasz czystsze podłogi, mniej przerw i bardziej przewidywalną produkcję. Jeśli tak nie jest, otrzymujesz kurz, wtyczki i system, którego wszyscy unikają.

Jeśli potrzebujesz projektu, który będzie pasował do warunków Twojej instalacji i zachowania materiału,Shandong Yinchi Environmental Protection Equipment Co., Ltd.może pomóc w zdefiniowaniu jasnej specyfikacji, porównaniu sposobów transportu i stworzeniu praktycznego planu instalacji i obsługi. Chcesz zredukować kurz i ustabilizować punkty przeładunku? skontaktuj się z namiaby omówić Twoją aplikację i uzyskać rozwiązanie dostosowane do Twoich potrzeb.
