Ostateczny przewodnik inżynieryjny po dmuchawach z bezpośrednim sprzęgłem

1. Dmuchawy z bezpośrednim sprzęgłem: koncepcja podstawowa

2. Mechanika obrotowego przemieszczenia dodatniego sprzężonego bezpośrednio

3. Przewaga wydajności w porównaniu z systemami napędzanymi paskiem

4. Instalacja i wyrównanie: precyzja zapewniająca długowieczność

5. Protokoły konserwacji jednostek z napędem bezpośrednim

6. Krytyczne zastosowania przemysłowe

7. Kluczowe specyfikacje techniczne i przewodnik wyboru

8. Często zadawane pytania (FAQ)

1. Dmuchawy z bezpośrednim sprzęgłem: koncepcja podstawowa

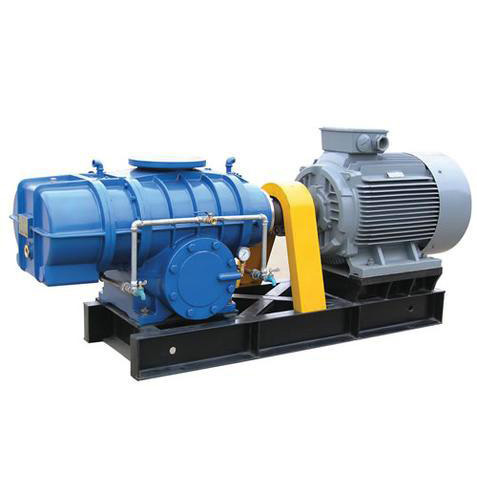

W sercu niezliczonych procesów przemysłowych, od oczyszczania ścieków po transport pneumatyczny, leży solidna technologiaDmuchawy z bezpośrednim sprzęgłem. W odróżnieniu od alternatywnych rozwiązań napędzanych paskiem, jednostki te charakteryzują się bezpośrednim połączeniem mechanicznym pomiędzy silnikiem a wałem dmuchawy poprzez sprzęgło. To pozornie proste rozróżnienie zapewnia ogromne korzyści w zakresie wydajności, trwałości i stabilności operacyjnej. Eliminując pasek, system eliminuje typowe punkty zużycia i utraty energii, dzięki czemu dmuchawy korzeniowe z bezpośrednim sprzęgłem są preferowanym wyborem do zastosowań wymagających pracy ciągłej, gdzie niezawodność jest najważniejsza.

Ta bezpośrednia konfiguracja zapewnia precyzyjne przenoszenie prędkości obrotowej silnika na wirniki, zapewniając stabilny, wolny od pulsacji przepływ powietrza, który ma kluczowe znaczenie w procesach takich jak napowietrzanie w oczyszczaniu biologicznym lub transport materiału w cementowniach. Filozofia projektowania koncentruje się na minimalnych stratach mechanicznych i maksymalnym czasie sprawności, dlatego też branże o wymagających profilach operacyjnych coraz częściej wybierają tę metodę napędu w porównaniu z tradycyjnymi systemami pasowymi.

2. Mechanika obrotowego wyporu dodatniego sprzężonego bezpośrednio

Dmuchawy z bezpośrednim sprzęgłemdziałają na zasadzie wyporu, wykorzystując dwu- lub trójłopatkowe wirniki, które obracają się w przeciwnych kierunkach w precyzyjnie obrobionej obudowie. Bezpośrednie sprzęgło zapewnia, że ​​wirniki te zachowują dokładną synchronizację, napędzaną przez koła zębate rozrządu, które zapobiegają kontaktowi metalu z metalem. Gdy płaty się obracają, wychwytują stałą objętość powietrza w porcie wlotowym i transportują je na stronę tłoczną, gdzie jest ono wydalane pod ciśnieniem w układzie.

Kluczową zaletą mechaniczną jest samo sprzęgło. Elastyczne sprzęgło, często typu stożkowego, łączy wał silnika z wałem dmuchawy, niwelując drobne niewspółosiowości, jednocześnie skutecznie przenosząc moment obrotowy. Ten bezpośredni napęd eliminuje poślizg charakterystyczny dla systemów pasowych, zapewniając, że dmuchawa działa dokładnie z zaprojektowaną prędkością, co bezpośrednio koreluje z gwarantowanym objętościowym natężeniem przepływu. Ta cecha jest niezbędna w procesach wymagających stałego, odmierzonego dopływu powietrza, np. w reaktorach dozowania chemikaliów lub w reaktorach ze złożem fluidalnym.

3. Przewaga wydajności w porównaniu z systemami napędzanymi paskiem

Porównując dmuchawy ze sprzęgłem bezpośrednim i ich odpowiednikami napędzanymi paskiem, pojawia się kilka różnic w wydajności. Po pierwsze, bezpośrednie sprzęgnięcie eliminuje naprężenie i zużycie paska, co nie tylko zmniejsza częstotliwość konserwacji, ale także zapobiega stopniowej utracie wydajności w miarę rozciągania się pasów w miarę upływu czasu. Po drugie, brak zespołu paska i koła pasowego zmniejsza całkowitą powierzchnię i wagę urządzenia, upraszczając instalację i integrację z kompaktowymi układami instalacji.

Co więcej, systemy z napędem bezpośrednim charakteryzują się niższym poziomem wibracji i działają ciszej, przyczyniając się do bezpieczniejszego i wygodniejszego środowiska pracy. Mniejsza złożoność mechaniczna oznacza, że ​​mniej komponentów ulega awariom, co zwiększa ogólną niezawodność systemu. W zastosowaniach, w których przestrzeń jest ograniczona lub gdzie wymagana jest ciągła praca pod dużym obciążeniem, bezpośrednie połączenie zapewnia zdecydowaną przewagę zarówno pod względem stabilności wydajności, jak i kosztów cyklu życia.

4. Instalacja i wyrównanie: precyzja zapewniająca długowieczność

Pomyślne wdrożenieDmuchawy z bezpośrednim sprzęgłemzależy od dokładnego montażu, zwłaszcza ustawienia wałów. Nawet niewielka niewspółosiowość może powodować nadmierne wibracje, przedwczesne zużycie łożysk i zmęczenie sprzęgła. Najlepsze praktyki branżowe nakazują, aby połówki sprzęgła były montowane z pasowaniem wciskowym, często wymagającym kontrolowanego nagrzewania, aby zapewnić bezpieczne połączenie z wałami.

Prawidłowe ustawienie polega na sprawdzeniu zarówno odchyleń offsetowych, jak i kątowych. Aby zapewnić optymalną trwałość użytkową, całkowity odczyt wskaźnika (TIR) ​​na piastach sprzęgła nie powinien przekraczać 0,005 cala (0,13 mm), a równoległe odchylenie powierzchni sprzęgła powinno mieścić się w granicach 0,001 cala (0,03 mm). Dodatkowo niezwykle ważne jest ustalenie prawidłowego odstępu osiowego pomiędzy połówkami sprzęgła, aby uwzględnić rozszerzalność cieplną wałów podczas pracy i zapobiec obciążeniom wzdłużnym, które mogłyby uszkodzić wewnętrzne elementy dmuchawy. Zaleca się stosowanie sprzęgła stożkowego, aby zapewnić dodatnie przenoszenie momentu obrotowego i łatwość demontażu.

5. Protokoły konserwacji jednostek napędu bezpośredniego

Chociaż dmuchawy korzeniowe ze sprzęgłem bezpośrednim wymagają rzadszej interwencji niż jednostki napędzane paskiem, niezbędny jest zorganizowany harmonogram konserwacji. Główne obszary zainteresowania obejmują smarowanie skrzyni biegów i łożysk, kontrolę sprzęgła i weryfikację współosiowości. Regularna wymiana oleju przy użyciu środka smarnego zalecanego przez producenta zapobiega zużyciu przekładni i zapewnia płynną pracę.

Okresowe kontrole sprzęgła powinny obejmować kontrolę wzrokową pod kątem zużycia lub pęknięć oraz ponowne dokręcenie elementów złącznych do określonych wartości. Monitorowanie wibracji może służyć jako narzędzie konserwacji predykcyjnej, wykrywające wczesne oznaki niewyważenia lub niewspółosiowości. Dodatkowo upewnienie się, że filtr powietrza wlotowego jest czysty i drożny, ochroni wirniki przed uszkodzeniem przez cząstki stałe, utrzymując czysty, wolny od oleju strumień powietrza, który jest cechą charakterystyczną tych dmuchaw.

• Codziennie:Sprawdź poziom oleju, nasłuchuj nietypowych dźwięków, monitoruj ciśnienie i temperaturę tłoczenia.
• Miesięczny:Sprawdź sprzęgło pod kątem zużycia, sprawdź ustawienie, wyczyść filtr powietrza.
• Kwartalny:Wymień olej w przekładni, sprawdź łożyska, sprawdź moment dokręcenia wszystkich elementów mocujących.
• Rocznie:Kompleksowy remont obejmujący pomiar luzów wirnika i wymianę uszczelnień.

6. Krytyczne zastosowania przemysłowe

Solidna konstrukcja i niezawodne działanie dmuchaw korzeniowych ze sprzęgłem bezpośrednim sprawiają, że są one niezbędne w wielu różnych sektorach. W oczyszczaniu ścieków zapewniają niezbędne napowietrzenie dla fermentacji tlenowej, zapewniając biologiczny rozkład materii organicznej. W branży akwakultury utrzymują krytyczny poziom rozpuszczonego tlenu w stawach i zbiornikach, bezpośrednio wpływając na zdrowie i wydajność stada.

Do transportu materiałów sypkich dmuchawy te są stosowane w pneumatycznych systemach transportowych do transportu rurociągami cementu, ziaren, tworzyw sztucznych i innych proszków. Stabilny przepływ powietrza pod wysokim ciśnieniem zapewnia spójny i wydajny transport materiału na duże odległości. Inne kluczowe zastosowania obejmują dostarczanie powietrza do spalania w piecach, wzmacnianie gazu w zakładach petrochemicznych oraz operacje pakowania próżniowego, co demonstruje wszechstronność tej technologii w całym spektrum przemysłowym.

Kluczowe sektory zastosowań:Napowietrzanie ścieków · Akwakultura · Transport pneumatyczny · Przemysł cementowy · Elektrownie · Przetwórstwo chemiczne · Obsługa biogazu

7. Kluczowe specyfikacje techniczne i przewodnik doboru

Wybór prawaDmuchawy z bezpośrednim sprzęgłemdla danego zastosowania wymaga dokładnej analizy wymagań dotyczących natężenia przepływu, ciśnienia i mocy. Typowe jednostki oferują natężenia przepływu w zakresie od tak niskich jak 0,6 m3/min do ponad 120 m3/min, przy ciśnieniu tłoczenia do 98 kPa. Moc silnika może wynosić od 1,1 kW w przypadku mniejszych jednostek do ponad 185 kW w przypadku dużych modeli przemysłowych.

Dobierając dmuchawę, należy wziąć pod uwagę wymaganą różnicę ciśnień, pożądane natężenie przepływu przy tym ciśnieniu i warunki otoczenia. Konstrukcja wirnika z trzema łopatkami stała się standardem branżowym ze względu na lepszą charakterystykę pulsacji i wydajność w porównaniu ze starszymi konstrukcjami dwupłatkowymi. Konsultacje z krzywymi wydajności i arkuszami danych technicznych mają kluczowe znaczenie dla zapewnienia, że ​​wybrana dmuchawa będzie działać w optymalnym punkcie wydajności, zapewniając niezawodną pracę dla zamierzonego zastosowania.
