Podsumowanie wykonawcze

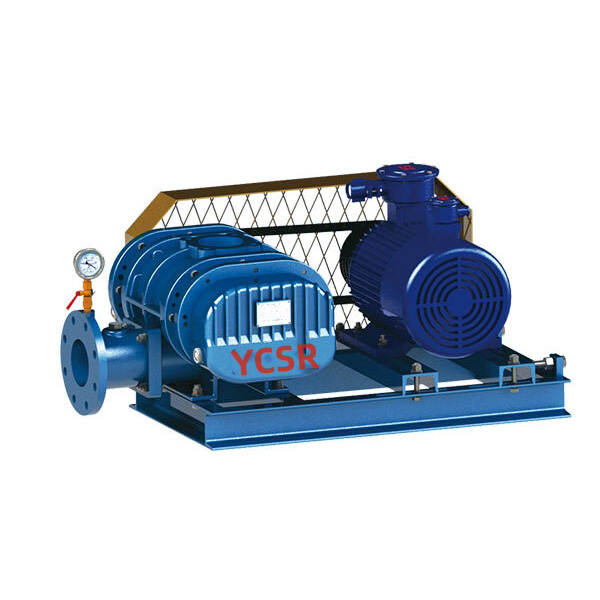

ThePompa próżniowa Rootsstanowi podstawę technologii w nowoczesnym przetwarzaniu przemysłowym, oferując niezrównaną wydajność w systemach transportu pneumatycznego i pakowania próżniowego. W przeciwieństwie do tradycyjnych pomp uszczelnionych olejem, mechanizm ten działa na zasadzie suchobiegu i wykorzystuje dwa wirniki w kształcie ósemki, które obracają się synchronicznie, aby tłoczyć duże ilości powietrza przy stosunkowo niskim poziomie podciśnienia. Ta wszechstronna analiza bada konstrukcję tych solidnych maszyn, ich kluczową rolę w różnych gałęziach przemysłu, od pakowania żywności po transport cementu, a także specyfikacje techniczne określające ich wydajność. Zrozumienie parametrów operacyjnych tych pomp jest istotnym elementem utrzymania środowiska podciśnienia, co jest niezbędne zarówno dla inżynierów, jak i specjalistów ds. zaopatrzenia.
1. Inżynieria stojąca za mechanizmem
Sercem przemysłowych systemów napowietrzania i ewakuacji jest specyficzny typ pompy wyporowej. To urządzenie działa na zupełnie innej zasadzie niż jego odśrodkowe odpowiedniki. Zamiast używać wirników do nadawania prędkości płynowi, wykorzystuje dwa lub trzy wirniki z łopatkami, które obracają się dokładnie przeciwnie w obudowie o wąskiej tolerancji. Kiedy te wirniki się obracają, tworzą rozszerzające się objętości po stronie wlotowej, zasysając powietrze lub gaz, a następnie sprężając je i wyrzucając po stronie tłocznej. Mechanizm ten jest z natury bezolejowy, co oznacza, że komora pompująca nie wymaga smarowania, co czyni go idealnym do zastosowań, w których należy bezwzględnie unikać zanieczyszczeń.
Rotacja synchroniczna:Precyzyjne koła zębate utrzymują dokładne położenie wirników, zapobiegając kontaktowi metalu z metalem i zapewniając długowieczność.
Możliwość pracy na sucho:Brak wewnętrznego smarowania w strumieniu powietrza zapobiega zanieczyszczeniu produktu, co jest cechą krytyczną w przetwórstwie żywności i farmaceutyków.
Wysoka przepustowość:Jednostki te są zaprojektowane do przemieszczania dużych metrów sześciennych powietrza na minutę, co czyni je doskonałymi do zadań związanych z przeładunkiem materiałów sypkich.
Konstrukcja wirników – dwu- lub trzy-łopatkowych – znacząco wpływa na profil hałasu i płynność przepływu powietrza. Konstrukcje z trzema klapami zazwyczaj zapewniają cichszą pracę i mniejszą pulsację, co jest kluczowym czynnikiem w przypadku obiektów zlokalizowanych w pobliżu obszarów mieszkalnych lub środowisk wrażliwych na hałas.
2. Specyfikacje techniczne i wskaźniki wydajności
Oceniając te systemy pod kątem integracji z istniejącą linią produkcyjną, należy przeanalizować konkretne wskaźniki wydajności. Zakres operacyjny tych maszyn jest zwykle definiowany na podstawie ich zdolności do wytwarzania podciśnienia i objętościowego natężenia przepływu. Na przykład jednostki klasy przemysłowej mogą osiągać stopnie podciśnienia w zakresie od -100 mmHg do -330 mmHg, przy objętości powietrza wahającej się od 6,24 m3/min do ponad 80m3/min. Liczby te nie są statyczne; zależą one w dużym stopniu od konfiguracji systemu, niezależnie od tego, czy jest on napędzany paskiem w celu zapewnienia zmiennej prędkości, czy też sprzężony bezpośrednio w celu uzyskania maksymalnej wydajności.
| Typ konfiguracji |
Opcje źródła zasilania |
Typowy zakres próżni |
Kluczowa zaleta |
| Podciśnienie połączone z paskiem |
Silnik elektryczny / zmienna częstotliwość |
-100mmHg ~ -250mmHg |
Regulowana prędkość do kontroli procesu |
| Podłączone bezpośrednio podciśnienie |
Silnik elektryczny (stała prędkość) |
-150mmHg ~ -300mmHg |
Wyższa wydajność mechaniczna, mniej konserwacji |
| Podciśnienie oleju napędowego |
Silnik spalinowy |
-100mmHg ~ -200mmHg |
Mobilność i praca w lokalizacjach poza siecią |
Ważne jest, aby zrozumieć, że „ostateczny stopień podciśnienia” nie jest tylko funkcją samej pompy, ale także integralności całego systemu. Czynniki takie jak średnica rury, czystość filtra i uszczelnienie połączeń mają wpływ na ostateczny osiągalny poziom próżni. Dlatego też regularne konserwacje i kontrole systemu są obowiązkowe, aby utrzymać najwyższą wydajność.
3. Zastosowania przemysłowe i przypadki użycia
Wszechstronność tej technologii pozwala na obsługę dwóch odrębnych, ale istotnych sektorów: przetwarzania materiałów eksploatacyjnych i transportu ciężkich materiałów budowlanych. W branży spożywczej utrzymanie nieskazitelnego środowiska nie podlega negocjacjom. W tym przypadku maszyny służą do usuwania powietrza z opakowań, wydłużając w ten sposób okres przydatności do spożycia i zachowując profile smakowe. Z kolei w branży cementu i kruszywa uwaga skupia się na transporcie materiałów masowych i ochronie środowiska.
Linie do pakowania żywności:Służy do tworzenia uszczelnionych próżniowo środowisk, które hamują rozwój bakterii i utrzymują świeżość produktów podczas dystrybucji.
Rozładunek ciężarówki z cementem:Pompy te, niezbędne w pneumatycznych systemach rozładunku, wytwarzają siłę ssania potrzebną do wydajnego odsysania proszku z cystern.
Oczyszczanie ścieków:Zapewnia napowietrzanie w oczyszczalniach, ułatwiając rozkład materii organicznej przez bakterie tlenowe.
Szczególnie w przypadku transportu cementu sprzęt odgrywa podwójną rolę. Ułatwia nie tylko szybki transport materiałów, ale także utrzymuje podciśnienie w zbiorniku podczas rozładunku. Zapobiega to wyciekaniu pyłu, zapewniając zgodność z przepisami ochrony środowiska i chroniąc zdrowie pracowników. Możliwość dostosowania tych jednostek do konkretnych modeli samochodów ciężarowych i wymagań mocy sprawia, że są one niezbędne w logistyce.
4.Kryteria wyboru do zastosowań przemysłowych
Wybór odpowiedniej jednostki to coś więcej niż tylko dopasowanie mocy znamionowej. Inżynierowie muszą wziąć pod uwagę specyficzne wymagania swojego zastosowania, w tym wymagane natężenie przepływu, docelowy poziom próżni i środowisko pracy. Na przykład obiekt wymagający cichej pracy może preferować trójłopatkowy, cichy model o stałej prędkości, podczas gdy zastosowanie mobilne może wymagać wariantu napędzanego silnikiem wysokoprężnym.
Kluczowe rozważania
Kompatybilność materiałowa:Upewnij się, że materiały obudowy i wirnika są odpowiednie dla rodzaju obsługiwanego medium (np. gazów korozyjnych lub czystego powietrza).
Dostępność źródła zasilania:Oceń, czy obiekt ma dostęp do prądu trójfazowego lub czy do zapewnienia mobilności wymagana jest jednostka napędzana silnikiem Diesla.
Dostępność konserwacji:Poszukaj konstrukcji zapewniających łatwy dostęp do łożysk i uszczelnień, aby zminimalizować przestoje podczas serwisowania.
Co więcej, współpraca z producentem oferującym usługi OEM i ODM może zapewnić znaczną przewagę. Dostosowanie umożliwia integrację określonych kołnierzy, silników i paneli sterowania, które płynnie pasują do istniejącej infrastruktury. Oceniając dostawców, szukaj tych, którzy mają udokumentowane doświadczenie w branży odlewniczej oraz tych, którzy prowadzą własne fabryki, aby zapewnić kontrolę jakości od odlewu do końcowego montażu.
„Inwestowanie w odpowiednią specyfikację sprzętu już dziś pozwala uniknąć kosztownych opóźnień w produkcji w przyszłości”.
5.Często zadawane pytania
Jaka jest podstawowa różnica między dmuchawą Rootsa a tradycyjną pompą próżniową? +
Podstawowa różnica polega na zasadzie działania i wynikającej z niej wydajności. Tradycyjna pompa próżniowa, taka jak rotacyjna pompa łopatkowa, została zaprojektowana tak, aby osiągać bardzo wysokie poziomy podciśnienia (niskie ciśnienie), ale przy stosunkowo niskim natężeniu przepływu. Natomiast jednostka typu Rootsa jest mechanizmem wyporowym zaprojektowanym do przepływu powietrza o dużej objętości przy stosunkowo niskim poziomie podciśnienia. Doskonale radzi sobie z szybkim przemieszczaniem dużych ilości powietrza zamiast uzyskiwania głębokiej próżni.
Czy tego sprzętu można używać zarówno do odsysania, jak i tłoczenia? +
Tak, konstrukcja jest symetryczna i dwukierunkowa. Chociaż pytanie skupia się na zastosowaniu próżni (ssanie), tę samą jednostkę fizyczną można często wykorzystać do zastosowań z nadciśnieniem (tłoczenie), po prostu odwracając kierunek przepływu, pod warunkiem, że rurociągi systemu są do tego skonfigurowane. Ta wszechstronność sprawia, że jest to cenny atut w obiektach wymagających zarówno transportu pneumatycznego, jak i ewakuacji.
Jak mierzony jest stopień podciśnienia i co na niego wpływa? +
Stopień podciśnienia mierzy się zazwyczaj w milimetrach słupa rtęci (mmHg) lub milibarach (mbar). Na ostateczną próżnię osiąganą przez system wpływa kilka czynników: stopień wycieku wewnętrznego pompy, adsorpcja gazów na powierzchniach wewnętrznych i, co najważniejsze, integralność uszczelek i rurociągów całego systemu. Nawet niewielka nieszczelność w wężu lub na złączu może drastycznie zmniejszyć maksymalny poziom podciśnienia.
6.Wnioski i zalecenia ekspertów
Podsumowując,Pompa próżniowa Rootspozostaje niezastąpionym narzędziem dla gałęzi przemysłu wymagających przepływu powietrza o dużej objętości pod podciśnieniem. Solidna konstrukcja, możliwość dostosowania do różnych źródeł zasilania – od elektrycznego po olej napędowy – oraz możliwość integracji zarówno z liniami pakującymi do żywności, jak i ciężkimi transporterami cementu podkreślają jego wszechstronność inżynieryjną. Wybierając urządzenie, zawsze sprawdzaj wymagania dotyczące objętości powietrza w porównaniu z wydajnością znamionową pompy i upewnij się, że stopień podciśnienia odpowiada konkretnym potrzebom procesu.
